HTFC-I-II柜式離心風機箱

產品概述：HTFC(DT)型風機

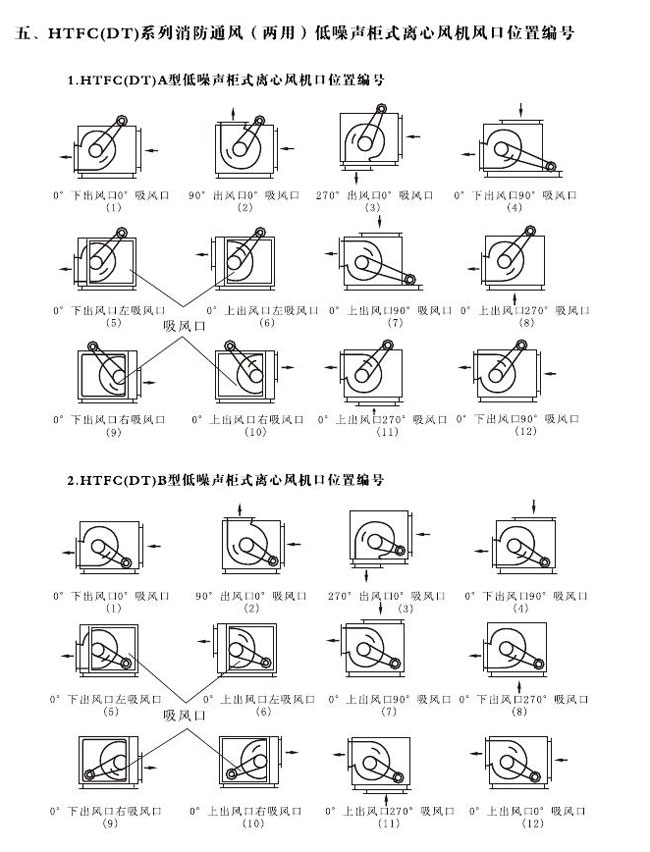

1.1．HTFC型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同的角度的進出風口位置，以滿足用戶不同的安裝需要。根據消防與通風的不同要求分A式和B式兩種類型，A式電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在280℃高溫條件下連續運行30分鐘以上；B式電機裝在箱體內，用于通風換氣。

1.2．風機按直徑分為9”～40”十二種規格，系列風量為1650~112619 m3/h，全壓為152~1124Pa。HTFC型柜式離心風機經不斷的改進和開發，現可分為Ⅰ、Ⅱ兩種類型，其中Ⅰ型為單速型，Ⅱ型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在范圍25Hz～50Hz。

1.3．為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdⅡBT4，適用于易燃、易爆氣體的場所。

1.4．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱本加厚，以降低風機噪聲。

1.5．風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。

工作條件

工作溫度：-20~+50℃°（可連續運轉）；
耐高溫：100℃°（可連續20小時）；
280℃°（可連續30分鐘以上）；
濕度：小于90%；
介質條件：空氣；
工作電源：三相380V/50Hz。

應用

風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓，高檔樓盤地下室，城市管廊，等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙的場所。

配置

4.1．標準配置
●葉輪； ●皮帶輪、皮帶；
●機芯（機殼、集流器、支架）； ●皮帶罩（僅A式）；
●電機； ●消聲型箱體；
●軸承； ●電機調節道軌；
●主軸； ●進出口法蘭。

4.2．備選件及附件（訂貨時注明是否購買）
※減振設備； ※控制箱； ※消聲器； ※對接法蘭； ※過慮器。
※電機防雨罩（僅A式）

加工工藝

5.1．風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段，表面清潔平整、不存在焊接變形現象，葉輪經動、靜平衡校正，其平衡精度不大于4.0級。

5.2．風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組一次拉伸成型的鋼框架（也可根據用戶需要采用鋁合金型材框架），箱板的外板為彩涂板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板或鍍鋅板，夾層可采用超細玻璃棉、防火保溫板、聚苯乙烯復合板等經發泡工藝處理，可進一步降低噪聲。產品可進行現場拆裝。

HTFC(DT)-I系列消防通風（兩用）低噪聲柜式離心風機性能參數表（1）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
9″	1600	2270	538	499	Y8024	0.75	61	85
		2600	566	515
		3160	586	510	Y90S-4	1.10	63	89
		3530	578	483
		3980	573	453
	1450	2050	447	415	Y8014	0.55	59	84
		2355	464	422
		2860	481	419	Y8024	0.75	61	85
		3230	477	398
		3600	471	372
	1250	1770	333	309	Y8014	0.55	56	84
		2030	345	314
		2465	358	312
		2785	354	295
		3150	352	277
10″	1600	2910	632	590	Y90S-4	1.10	63	110
		3330	664	609
		4050	684	603
		4530	673	571	Y100L1-4	2.20	64	121
		5100	665	536
	1450	2630	525	491	Y8024	0.75	60	105
		3020	544	499
		3670	562	495	Y90L-4	1.50	62	113
		4140	555	470
		4620	546	440
	1250	2270	391	365	Y8024	0.75	57	105
		2600	405	371
		3160	419	369	Y90S-4	1.10	58	110
		3570	412	349
		3980	406	327

1、HTFC(DT)-I系列消防通風（兩用）低噪聲柜式離心風機性能參數表（2）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
12″	1250	4550	631	579	Y90L-4	1.5	64	132
		5240	658	589
		6330	686	585	Y100L2-4	3	65	143
		7150	683	554
		7970	680	520
	1100	4000	488	448	Y90L-4	1.5	61	132
		4587	509	456
		5570	531	453	Y100L1-4	2.2	62	140
		6290	528	428
		7010	526	402
	1000	3630	403	370	Y90S-4	1.1	60	129
		4165	421	377
		5070	439	374
		5720	437	354
		6375	435	332
15″	960	7150	622	551	Y100L2-4	3	65	189
		8185	654	561
		9950	695	557
		11240	701	526	Y112M-4	4	66	195
		12530	712	494
	900	6700	545	483	Y100L1-4	2.2	64	186
		7670	575	493
		9330	610	489	Y100L2-4	3	65	189
		10370	614	465
		11750	627	435
	800	5950	431	382	Y100L1-4	2.2	63	186
		6820	454	389
		8040	473	383
		9260	487	368
		10440	494	343

1、HTFC(DT)-I系列消防通風（兩用）低噪聲柜式離心風機性能參數表（3）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
18″	900	9540	676	612	Y112M-4	4	68	225
		10920	707	623
		13285	743	619	Y132S-4	5.5	69	252
		15000	744	586
		16720	745	549
	800	8475	533	483	Y100L2-4	3	65	219
		9710	559	493
		11808	587	489	Y112M-4	4	65	225
		13340	608	483
		14865	590	435
	700	7420	409	370	Y100L2-4	3	63	219
		8495	428	377
		10330	449	374
		11670	450	354
		13000	452	333
20″	900	13080	830	757	Y132M-4	7.5	71	334
		14890	865	770
		18230	906	764
		20580	904	723	Y160M-4	11	72	380
		22940	905	680
	800	11630	655	597	Y132S-4	5.5	69	322
		13320	685	609
		16200	715	603	Y132M-4	7.5	70	334
		18300	714	571
		20390	713	536
	700	10170	501	457	Y112M-4	4	65	295
		11650	523	465
		14170	548	462
		17010	560	437	Y132S-4	5.5	67	322
		17840	546	410
22″	800	16340	829	749	Y132M-4	7.5	73	384
		18710	867	763
		22760	912	757	Y160M-4	11	74	430
		25700	914	717
		28130	915	679
	700	14290	634	573	Y132S-4	5.5	70	372
		16370	664	584
		19910	698	580	Y132M-4	7.5	71	384
		22490	709	558
		25070	703	515
	600	12250	467	422	Y112M-4	4	67	345
		14030	489	430
		17070	513	426	Y132S-4	5.5	68	372
		19280	515	404
		21490	517	379

1、HTFC(DT)-I系列消防通風（兩用）低噪聲柜式離心風機性能參數表（4）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
25″	700	20350	802	726	Y160M-4	11	72	490
		23310	839	739
		28350	882	734
		32020	884	695	Y160L-4	15	73	505
		35040	883	657
	600	19980	617	543	Y132M-4	7.5	69	444
		22140	631	541
		24300	648	539
		27450	649	510	Y160M-4	11	70	490
		30590	651	479
	550	18320	518	456	Y132M-4	7.5	69	444
		20300	531	455
		22283	544	453
		25170	546	429
		28050	548	403
28″ (27.5)	650	30970	928	810	Y180L-6	15	74	615
		34320	952	807
		37670	978	804
		42550	984	762	Y200L-6	22	75	670
		47420	990	714
	600	28600	790	690	Y160L-6	11	73	580
		31690	811	688
		34780	833	685	Y180L-6	15	74	615
		39290	838	649
		43790	843	608
	550	26230	664	580	Y160L-6	11	71	580
		29060	682	578
		31890	700	575
		36030	704	545
		40160	709	511	Y180L-6	15	72	615
30″	600	35080	902	790	Y200L1-6	18.5	75	700
		38870	925	788
		42660	950	785
		48200	954	743	Y200L2-6	22	77	730
		53710	959	697
	550	32150	758	664	Y180L-6	15	73	675
		35630	778	663
		39110	798	659
		44180	803	626	Y200L1-6	18.5	75	700
		49240	806	586
	500	29230	627	549	Y160L-6	11	71	640
		32390	643	548
		35550	660	545
		40160	663	517	Y180L-6	15	73	675
		44760	666	484

2、HTFC(DT)-II系列消防通風（兩用）低噪聲柜式離心風機性能參數表（1）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
15″	960	9070	767	559	YDT132S-4/6	4.7/1.5	65	222
		10600	826	542
		11885	867	510
	640	6010	336	245			57
		7020	363	239
		7870	380	224
18″	1000	12550	779	668	YDT160M-4/6	8/2.8	69	299
		14670	798	647
		16440	800	610
	680	9415	438	376			62
		11000	449	364
		12335	450	343
20″	950	16605	885	767	YDT160L-4/6	12/4	72	397
		19410	905	744
		21760	904	702
	650	12450	497	431			64
		14560	508	418
		16320	509	395
22″	830	20735	888	760	YDT180M-4/6	15.5/5.1	74	492
		24230	912	737
		26915	914	698
	560	15550	500	428			67
		18175	514	415
		20490	517	392
25″	765	28390	955	807	YDT180L-4/6	18.5/6.2	75	584
		31630	968	784
		35480	972	740
	520	21290	537	454			68
		23725	545	441
		26610	546	416
28″ (27.5)	695	37670	978	804	YDT200L-4/6	24/8.5	76	670
		42550	984	762
		47420	990	714
	475	28250	550	452			69
		31910	554	429
		35560	557	402
30″	630	42660	950	785	YDT200L-4/6	24/8.5	77	730
		48220	954	743
		53170	953	697
	425	32000	535	442			70
		36150	537	418
		40280	539	392

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（1）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
9″	900	1650	186	165	Y8014	0.55	58	84
		2040	195	163
		2280	201	161
		2520	203	155
		2670	203	145
		3150	195	120
	1000	1800	233	208	Y8024	0.75	59	85
		2160	240	205
		2520	251	203
		2880	256	193
		3240	240	160
		3600	234	135
	1100	2050	280	248	Y8024	0.75	60	85
		2450	291	245
		2850	297	235
		3250	300	220
		3650	301	200
		4050	285	160
	1200	2250	333	295	Y90S-4	1.1	60	89
		2660	342	288
		3060	349	278
		3470	352	260
		3870	359	245
		4280	344	205
	1300	2400	382	338	Y90S-4	1.1	61	89
		2840	396	335
		3280	405	323
		3720	410	305
		4160	412	280
		4600	401	240
	1400	2585	443	392	Y90L-4	1.5	62	92
		3059	459	389
		3532	470	375
		4006	476	354
		4480	478	325
		4954	465	278

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（2）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
10″	800	1850	192	175	Y8024	0.75	59	105
		2110	195	173
		2370	196	168
		2630	225	160
		2890	191	150
		3150	187	138
	900	2000	238	218	Y90S-4	1.1	60	105
		2310	242	216
		2650	248	213
		2930	246	203
		3230	245	193
		3500	236	175
	1000	2250	295	270	Y90L-4	1.5	61	113
		2570	301	268
		2890	305	262
		3210	301	250
		3530	292	230
		4000	279	200
	1100	2500	354	323	Y90L-4	1.5	61	113
		2920	360	318
		3360	369	313
		3710	368	300
		4170	366	280
		4500	351	250
	1200	2500	411	380	Y100L-4	2.2	62	121
		3030	421	375
		3500	426	365
		4040	421	340
		4510	416	315
		5000	415	292
	1300	2708	481	445	Y100L-4	2.2	63	121
		3281	493	439
		3791	498	427
		4375	493	398
		4884	487	368
		5415	487	342

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（3）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
12″	700	2600	205	188	Y90S-4	1.1	60	129
		3050	208	185
		3510	211	180
		3950	212	173
		4400	211	161
		4850	210	152
	800	3000	263	240	Y90L-4	1.5	61	132
		3480	269	238
		3960	270	230
		4440	278	228
		4920	271	209
		5400	270	197
	900	3650	341	307	Y90L-4	1.5	61	132
		4140	345	302
		4630	349	295
		5120	347	283
		5610	344	264
		6100	341	247
	1000	3750	413	377	Y100L-4	2.2	62	140
		4350	423	375
		4950	429	367
		5550	428	350
		6150	427	329
		6750	425	312
	1100	4150	503	459	Y100L-4	3	63	143
		4820	515	456
		5490	520	444
		6160	521	425
		6830	526	408
		7500	514	372
	1180	4453	578	528	Y100L-4	3	64	143
		5172	592	524
		5891	598	511
		6610	599	489
		7329	605	469
		8048	591	428

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（4）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
15″	700	4500	303	275	Y100L-4	2.2	61	186
		5250	310	272
		6000	318	268
		6750	321	258
		7500	320	238
		8250	316	225
	800	5000	398	363	Y100L-4	3	62	189
		5910	409	360
		6800	419	355
		7730	421	338
		8660	429	325
		9500	413	288
	850	5250	444	406	Y100L-4	3	63	189
		6200	457	404
		7150	471	400
		8100	477	386
		9050	479	365
		10050	465	325
	900	5500	497	455	Y112M-4	4	64	195
		6500	512	453
		7500	523	445
		8500	530	430
		9500	535	410
		10500	536	383
	1000	6080	619	568	Y132S-4	5.5	65	222
		7200	635	563
		8430	649	550
		9670	655	525
		10810	667	505
		12050	655	453
	1050	6384	682	626	Y132S-4	5.5	66	222
		7560	700	621
		8852	716	606
		10154	722	579
		11351	735	557
		12653	722	499

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（5）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
18″	600	6030	301	275	Y100L-4	3	62	219
		7050	308	273
		8060	314	268
		9120	313	255
		10060	311	240
		11030	308	223
	700	6550	405	375	Y112M-4	4	63	225
		7800	413	370
		9100	418	360
		10400	420	344
		11700	424	328
		13050	423	303
	750	7500	468	428	Y132S-4	5.5	64	252
		8780	478	424
		10060	484	413
		11340	487	388
		12620	486	375
		13900	478	350
	800	8150	532	485	Y132S-4	5.5	64	252
		9510	542	478
		10870	548	465
		12230	550	443
		13590	555	425
		14950	557	400
	900	8850	670	615	Y132M-4	7.5	65	264
		10390	684	608
		11930	690	590
		13470	695	568
		15010	698	540
		16550	693	501
	940	9239	730	670	Y132M-4	7.5	66	264
		10847	746	663
		12455	752	643
		14063	758	619
		15670	761	589
		17278	755	546

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（6）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
20″	550	7900	340	313	Y112M-4	4	66	295
		9070	343	308
		10240	345	300
		11410	339	283
		12580	331	263
		13750	312	230
	600	8750	408	375	Y132S-4	5.5	67	322
		9990	412	369
		11230	410	356
		12470	404	338
		13710	395	315
		14950	370	275
	650	9350	475	438	Y132S-4	5.5	68	322
		10730	482	433
		12110	478	415
		13490	468	390
		14870	469	375
		16250	438	325
	700	10050	556	513	Y132M-4	7.5	68	334
		11520	562	505
		13000	560	488
		14470	552	463
		15950	535	426
		17420	403	380
	800	11250	717	663	Y160M-4	11	69	380
		13110	727	654
		14970	727	631
		16820	721	600
		18680	682	533
		20540	668	488
	740	11813	790	731	Y160M-4	11	70	380
		13766	802	721
		15719	802	696
		17661	795	662
		19614	752	588
		21567	736	538

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（7）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
22″	550	9850	359	330	Y132S-4	5.5	68	372
		11330	366	328
		12810	368	319
		14290	358	297
		15770	349	275
		17250	342	253
	600	11050	434	398	Y132M-4	7.5	69	384
		12740	438	390
		14430	436	374
		16120	419	341
		17810	416	321
		19500	388	275
	650	11970	507	464	Y132M-4	7.5	69	384
		13630	510	455
		15280	506	436
		16940	493	407
		18590	477	374
		20250	463	341
	700	12830	588	539	Y160M-4	11	70	430
		14650	600	536
		16470	591	510
		18300	584	484
		20120	561	440
		21940	545	401
	800	14950	771	704	Y160L-4	15	71	445
		17060	776	689
		19170	770	660
		21280	762	627
		23390	735	572
		25500	717	523
	840	15698	850	776	Y160L-4	15	72	445
		17913	856	760
		20129	849	728
		22344	840	691
		24560	811	631
		26775	790	577

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（8）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
25″	500	14980	371	330	Y132M-4	7.5	70	444
		17080	382	328
		19190	388	320
		21290	383	300
		23400	391	290
		25500	374	254
	550	16420	452	402	Y160M-4	11	71	490
		18710	462	398
		21010	457	376
		23300	470	370
		25600	465	344
		27890	449	306
	600	18000	540	480	Y160M-4	11	71	490
		20410	553	476
		22820	556	460
		25230	549	432
		27640	541	400
		30050	526	360
	650	19500	630	560	Y160L-4	15	72	505
		22220	645	554
		24930	648	534
		27650	651	510
		30360	652	482
		33080	632	430
	700	21000	731	650	Y180M-4	18.5	73	540
		23990	746	640
		26980	754	620
		29970	745	580
		32960	740	540
		35950	718	480
	740	22197	817	726	Y180M-4	18.5	74	540
		25357	833	715
		28518	842	693
		31678	832	648
		34839	827	603
		37999	723	536

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（9）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
28″ (27.5)	450	19500	377	330	Y160M-6	7.5	71	550
		21610	383	326
		23720	383	314
		25830	384	302
		27940	380	284
		30050	376	265
	500	21030	464	410	Y160L-6	11	72	580
		23610	473	405
		26200	479	395
		28800	472	370
		31400	467	346
		33980	462	320
	550	23970	563	492	Y180L-6	15	72	615
		26580	571	484
		29200	575	470
		31820	574	450
		34430	565	420
		37050	552	384
	600	25650	671	590	Y200L-6	18.5	73	640
		28630	687	586
		31620	691	568
		34600	687	540
		37590	673	500
		40570	658	456
	650	28030	796	700	Y200L-6	22	74	670
		31190	811	692
		34360	809	664
		37520	805	632
		40690	793	590
		43850	776	540
	680	29319	871	766	Y200L-6	22	75	670
		32625	887	757
		35941	885	726
		39246	881	691
		42562	868	645
		45867	849	591

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（10）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
30″	400	21000	350	310	Y160M-6	7.5	72	610
		24000	357	305
		27560	363	294
		30780	362	276
		33120	358	258
		35480	355	241
	450	23850	452	400	Y160L-6	11	72	640
		26880	455	389
		29870	461	380
		32840	459	361
		35880	457	340
		39060	446	308
	500	36810	555	490	Y180L-6	15	73	675
		30590	565	480
		34150	569	463
		37860	568	438
		41440	562	406
		44110	557	381
	550	28530	666	592	Y200L-6	22	74	730
		31240	676	587
		35470	682	568
		39660	691	548
		43850	684	510
		48030	666	457
	600	31050	787	700	Y225M-6	30	75	772
		34850	801	691
		39600	816	674
		44640	816	635
		49400	811	590
		53960	802	538
	640	33130	896	797	Y225M-6	30	76	772
		37185	912	786
		42253	929	767
		47631	929	723
		52710	923	671
		57575	913	612

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（11）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
33″	400	27840	424	373	Y160L-6	11	75	690
		31765	431	365
		35462	435	352
		39314	435	333
		43032	431	309
		45804	428	290
	450	31320	537	472	Y180L-6	15	75	750
		35735	547	463
		39894	551	446
		44228	551	422
		48411	545	391
		51530	542	367
	500	34800	663	583	Y200L-6	22	76	810
		39706	675	571
		44327	680	551
		49142	680	521
		53790	673	483
		57255	669	453
	550	38280	801	705	Y200L-6	22	77	832
		43677	816	691
		47660	816	667
		54056	822	630
		59169	814	584
		62981	809	548
	600	41760	955	840	Y250M-6	37	78	938
		47647	971	822
		53192	979	793
		58970	979	750
		64548	970	696
		68706	962	652
	630	43848	1052	926	Y250M-6	37	79	938
		50029	1071	906
		55852	1079	874
		61919	1079	827
		67775	1069	767
		72141	1061	719

3、HTFC(DT)-III系列消防通風（兩用）低噪聲柜式離心風機性能參數表（12）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
36″	350	31491	385	339	Y160L-6	11	76	740
		35910	392	332
		40113	395	320
		44470	396	303
		48675	392	281
		51811	390	264
	400	35990	504	443	Y200L-6	18.5	76	800
		41064	513	434
		45843	517	419
		50823	516	396
		55629	512	367
		59213	508	344
	450	40488	638	561	Y200L-6	22	77	830
		46197	649	549
		51547	654	530
		57176	654	501
		62582	647	464
		66614	644	436
	500	44987	787	692	Y225M-6	30	78	985
		51330	801	678
		57304	808	654
		63529	807	618
		69536	799	573
		74016	794	538
	550	49486	952	837	Y280M-6	45	79	1170
		56463	969	820
		63034	977	791
		69882	977	748
		76490	967	693
		81418	961	651
	580	51283	1057	930	Y280M-6	45	80	1170
		59286	1076	911
		66493	1086	879
		73690	1085	831
		80659	1075	770
		85855	1068	723

4、HTFC(DT)-IV系列消防通風（兩用）低噪聲柜式離心風機性能參數表（1）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
12S1	700	2600	205	188	YDT100L1-6/4	0.7/2.2	60	153
		3050	208	185
		3510	211	180
		3950	212	173
		4400	211	161
		4850	210	152
	1050	3900	461	423			63
		4570	469	416
		5260	475	405
		5930	478	389
		6600	476	362
		7270	472	342
12S2	800	3000	263	240	YDT112M-6/4	1.1/3.2	61	167
		3480	269	238
		3960	270	230
		4440	278	228
		4920	270	209
		5400	271	197
	1200	4610	598	544			64
		5350	612	540
		6090	619	525
		6830	624	500
		7560	618	480
		8300	614	440
15S1	700	4500	303	275	YDT132M-6/4	1.4/5.9	61	230
		5250	310	272
		6000	318	268
		6750	321	258
		7500	320	238
		8250	316	225
	1050	6750	682	619			65
		7880	698	612
		9000	716	603
		10120	723	581
		11250	719	536
		12380	712	506
15S2	800	5000	398	363	YDT160M-6/4	2.8/8	62	270
		5910	409	360
		6800	419	355
		7730	421	338
		8660	429	325
		9500	413	288
	1150	7380	866	790			66
		8720	889	783
		10030	912	772
		11400	916	753
		12700	934	707
		14010	900	627

4、HTFC(DT)-IV系列消防通風（兩用）低噪聲柜式離心風機性能參數表（2）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
18S1	600	6030	301	275	YDT160M-6/4	2.8/8	62	300
		7050	308	273
		8060	314	268
		9120	313	255
		10060	311	240
		11030	308	223
	800	10500	669	592			65
		12000	688	587
		13500	689	560
		15000	682	524
		16500	671	480
		18000	655	427
18S2	700	6550	405	375	YDT160L-6/4	4/12	63	327
		7800	413	370
		9100	418	360
		10400	420	344
		11700	424	328
		13050	423	303
	1050	10520	928	850			66
		12050	942	840
		13520	954	826
		15020	958	800
		16520	960	768
		19520	946	678
20S1	550	7900	340	313	YDT160L-6/4	4/12	66	397
		9070	343	308
		10240	345	300
		11410	339	283
		12580	331	263
		13750	311	230
	810	11780	755	696			69
		13520	768	690
		15270	779	680
		17010	766	643
		18760	740	590
		20500	703	524
20S2	620	9042	435	400	YDT180M-6/4	5.1/15.5	67	442
		10320	439	394
		11600	437	380
		12882	432	361
		14162	422	336
		15443	395	293
	920	13413	1005	928			70
		15309	1022	922
		17211	1037	911
		19113	1019	863
		21015	992	804
		22917	936	712

4、HTFC(DT)-IV系列消防通風（兩用）低噪聲柜式離心風機性能參數表（3）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
22S1	520	10500	355	322	YDT160L-6/4	4/12	68	447
		12020	359	316
		13540	355	300
		15020	347	280
		16510	329	248
		18020	307	210
	750	14820	686	620			71
		16660	691	608
		18500	688	586
		20340	677	554
		22180	659	512
		24020	632	460
22S2	600	11050	434	398	YDT180M-6/4	5.1/15.5	69	544
		12740	438	390
		14430	436	374
		16120	419	341
		17810	416	321
		19500	388	275
	880	16120	956	878			72
		18690	871	867
		21160	969	835
		23640	947	780
		26120	916	712
		28600	864	620
25S1	500	14980	371	330	YDT180M-6/4	5.1/15.5	70	584
		17080	382	328
		19190	388	320
		21290	383	300
		23400	391	290
		25500	374	254
	730	21870	821	733			73
		24940	843	728
		28020	852	707
		31080	843	665
		34160	853	638
		37230	837	582
25S2	550	16420	452	402	YDT200L-6/4	8.5/24	71	610
		18710	462	398
		21010	457	376
		23300	470	370
		25600	465	344
		27890	449	306
	810	24180	1000	892			74
		27550	1024	884
		30940	1036	860
		34310	1027	810
		37700	1010	748
		41070	991	680

4、HTFC(DT)-IV系列消防通風（兩用）低噪聲柜式離心風機性能參數表（4）

機號	轉速 r/min	風量 (m3/h)	全壓 (pa)	靜壓 (pa)	電機型號	功率 (kw)	噪聲 dB(A)	重量 (kg)
28S1 (27.5)	450	19500	377	330	YDT200L-6/4	8.5/24	71	670
		21610	383	326
		23720	383	314
		25830	384	302
		27940	380	284
		30050	376	265
	660	28600	822	722			74
		31600	839	716
		34790	849	700
		37880	844	668
		40980	842	636
		44070	832	594
28S2 (27.5)	550	21030	464	410	YDT225S-6/4	11/33	72	750
		23160	473	405
		26200	479	395
		28800	472	370
		31400	467	346
		33980	462	320
	730	30700	1056	940			76
		34470	1082	936
		38250	1107	927
		42050	1097	880
		45840	1094	836
		49610	1072	770
30S1	450	23850	452	400	YDT225S-6/4	11/33	72	820
		26880	455	389
		29870	461	380
		32840	459	361
		35880	457	340
		39060	446	308
	670	37500	1028	900			76
		42000	1050	890
		46500	1066	870
		51000	1066	830
		55500	1049	770
		60000	1027	700
30S2	500	26810	555	490	YDT250M-6/4	13/38	73	960
		30590	565	480
		34150	569	463
		37860	568	438
		41440	562	406
		44110	557	381
	730	48500	1201	988			77
		52100	1199	953
		55700	1196	915
		59300	1174	855
		62900	1159	800
		66500	1149	748

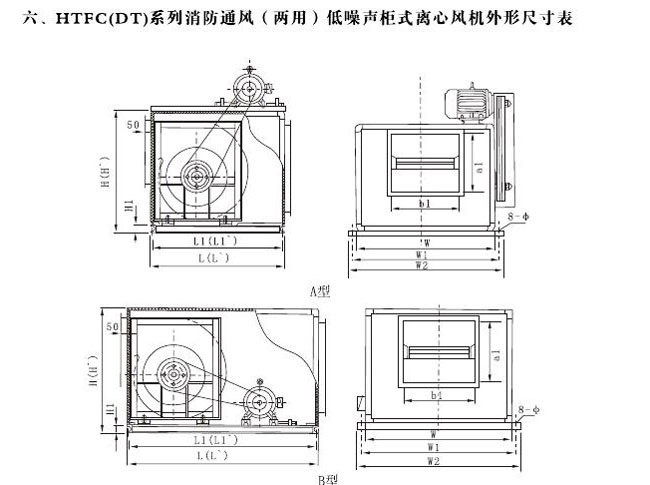

機號	高			A式長				B式長				寬			出風口		進風口		孔徑
機號	H	H′	H1	L	孔距L1	L′	孔距L1′	L	孔距L1	L′	孔距L1′	W	W1	W2	豎a1	橫b1	豎A1	橫B1	φ
9″	580	505	50	640	603	680	643	850	813	930	893	640	700	760	270	270	310	420	15
10″	620	550	50	690	653	720	683	920	883	1000	963	700	760	820	310	290	350	480	15
12″	720	625	50	740	703	780	743	1050	1013	1150	1113	820	880	940	370	350	450	600	15
15″	800	710	50	900	863	940	903	1180	1143	1300	1263	940	1000	1060	450	450	530	720	15
18″	930	825	50	1020	983	1100	1063	1280	1243	1400	1363	1100	1160	1220	540	490	660	880	15
20″	1043	933	63	1100	1060	1180	1140	1450	1410	1600	1560	1250	1325	1400	630	550	760	1030	15
22″	1143	1013	63	1250	1210	1320	1280	1550	1510	1700	1660	1360	1435	1510	720	640	860	1140	15
25″	1323	1163	63	1380	1340	1500	1460	1700	1660	1900	1860	1520	1595	1670	790	710	1040	1300	16.5
28″	1460	1290	80	1480	1437	1600	1557	1820	1777	2050	2007	1650	1725	1800	910	790	1160	1430	16.5
30″	1570	1370	80	1580	1537	1700	1657	1920	1877	2150	2107	1720	1795	1870	960	880	1270	1500	16.5
33″	1690	1510	100	1780	1732	1900	1852	2050	2002	2350	2302	1860	1935	2010	950	930	1370	1620	16.5
36″	1840	1630	100	1900	1852	2050	2002	2200	2152	2500	2452	2000	2075	2150	980	1058	1502	1760	16.5

下一篇：HTF型軸流式消防排煙風機

国产l精品国产亚洲区久久|国产中文字幕精品在线观看|国产精品视频久久久久|国产极品美乳尤物在线观看
